Токарная обработка металла – это один из важнейших и наиболее распространенных методов обработки материалов резанием. Она позволяет создавать детали сложной формы с высокой точностью и качеством поверхности. Этот процесс играет ключевую роль в машиностроении, автомобилестроении, авиации и многих других отраслях промышленности. Больше информации об этом процессе и возможностях, которые он открывает, можно узнать на сайте https://вектор-про.рф/service/tokarnaya-obrabotka-metalla/. Здесь вы найдете подробные сведения о технологиях, оборудовании и применении токарной обработки.
Основы токарной обработки

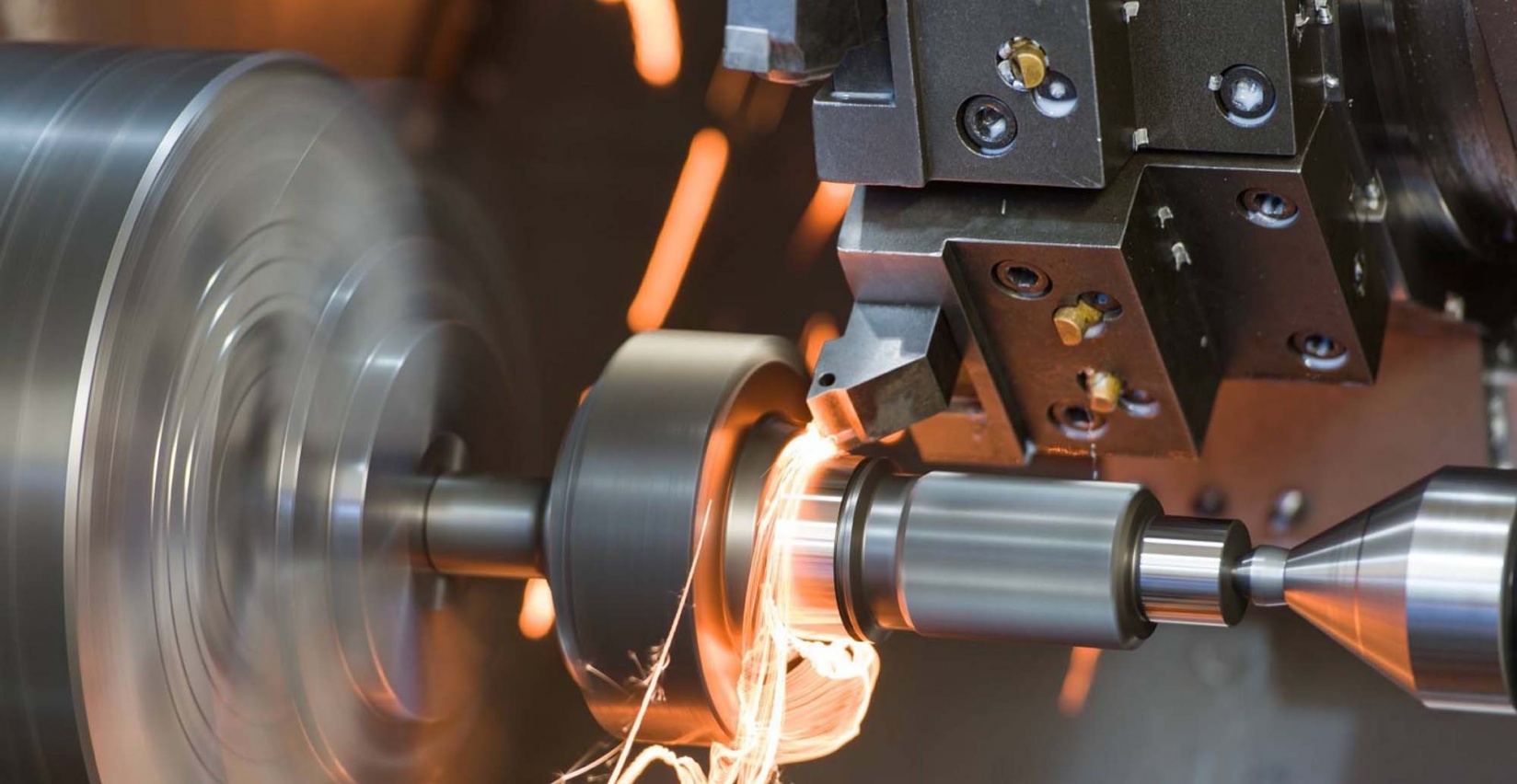

Токарная обработка – это процесс, при котором заготовка вращается, а режущий инструмент перемещается для удаления материала и формирования детали. Основным инструментом является токарный резец, который может иметь различную форму и назначение в зависимости от типа выполняемой операции.
Принцип работы токарного станка
Токарный станок состоит из нескольких основных узлов: станины, шпинделя, суппорта и задней бабки. Станина является основой станка и обеспечивает жесткость и устойчивость конструкции. Шпиндель – это вращающийся вал, на котором закрепляется заготовка. Суппорт служит для перемещения режущего инструмента в двух плоскостях: продольной и поперечной. Задняя бабка используется для поддержания длинных заготовок и повышения точности обработки.
Основные операции токарной обработки
Токарная обработка включает в себя широкий спектр операций, каждая из которых предназначена для выполнения определенной задачи. Среди наиболее распространенных операций можно выделить:
- Точение: удаление материала с поверхности заготовки для придания ей необходимой формы и размеров.
- Растачивание: увеличение диаметра отверстия в заготовке.
- Подрезка торца: обработка торца заготовки для придания ему плоской поверхности.
- Нарезание резьбы: создание резьбы на поверхности заготовки.
- Отрезка: отделение части заготовки от основной.
- Сверление: создание отверстий в заготовке.
- Зенкерование и развертывание: обработка отверстий для повышения точности и качества поверхности.
Типы токарных станков
Существует несколько типов токарных станков, которые отличаются по конструкции, функциональности и области применения. Выбор подходящего типа станка зависит от конкретных задач и требований к обработке.
Токарно-винторезные станки
Токарно-винторезные станки – это наиболее распространенный тип токарных станков. Они предназначены для выполнения широкого спектра операций, включая точение, растачивание, подрезку торца и нарезание резьбы. Эти станки отличаются универсальностью и простотой в эксплуатации.
Токарно-револьверные станки
Токарно-револьверные станки оснащены револьверной головкой, в которой устанавливается несколько режущих инструментов. Это позволяет выполнять последовательность операций без смены инструмента, что значительно повышает производительность обработки. Эти станки часто используются для серийного производства деталей.
Токарные станки с ЧПУ
Токарные станки с ЧПУ (числовым программным управлением) – это станки, которые управляются компьютером. Они позволяют выполнять сложные операции с высокой точностью и повторяемостью. Эти станки используются для производства деталей сложной формы, а также для автоматизации процесса обработки.
Материалы для токарной обработки
Токарная обработка может применяться для обработки различных материалов, включая:
- Сталь: наиболее распространенный материал для токарной обработки. Сталь обладает высокой прочностью и износостойкостью, что делает ее идеальным материалом для изготовления деталей машин и оборудования.
- Чугун: материал с хорошими литейными свойствами и высокой износостойкостью. Чугун используется для изготовления корпусов, станин и других деталей, требующих высокой жесткости.
- Алюминий: легкий и прочный материал с хорошей коррозионной стойкостью. Алюминий используется для изготовления деталей авиационной и автомобильной промышленности.
- Медь: материал с высокой электропроводностью и теплопроводностью. Медь используется для изготовления электротехнических деталей и теплообменников.
- Титан: легкий и прочный материал с высокой коррозионной стойкостью. Титан используется для изготовления деталей авиационной и космической промышленности.
- Пластмассы: полимерные материалы с различными свойствами. Пластмассы используются для изготовления деталей различного назначения, включая детали машин, оборудования и бытовой техники.
Инструменты для токарной обработки
Для токарной обработки используются различные режущие инструменты, которые отличаются по форме, материалу и назначению. Выбор подходящего инструмента зависит от типа выполняемой операции и материала заготовки.
Токарные резцы
Токарные резцы – это основной инструмент для токарной обработки. Они изготавливаются из различных материалов, таких как быстрорежущая сталь, твердые сплавы и керамика. Резцы могут иметь различную форму и назначение, в зависимости от типа выполняемой операции.
Сверла
Сверла используются для создания отверстий в заготовке. Они могут быть изготовлены из быстрорежущей стали или твердых сплавов. Сверла отличаются по диаметру и форме режущей кромки.
Метчики и плашки
Метчики и плашки используются для нарезания резьбы на поверхности заготовки. Метчики используются для нарезания внутренней резьбы, а плашки – для нарезания внешней резьбы. Они изготавливаются из быстрорежущей стали или твердых сплавов.
Режимы резания при токарной обработке
Режимы резания – это параметры, которые определяют скорость вращения заготовки, скорость подачи инструмента и глубину резания. Правильный выбор режимов резания является важным фактором, влияющим на качество обработки и производительность процесса.
Скорость резания
Скорость резания – это скорость перемещения режущей кромки инструмента относительно поверхности заготовки. Она измеряется в метрах в минуту (м/мин). Оптимальная скорость резания зависит от материала заготовки, материала инструмента и типа выполняемой операции.
Подача
Подача – это расстояние, на которое перемещается инструмент за один оборот заготовки. Она измеряется в миллиметрах на оборот (мм/об). Оптимальная подача зависит от материала заготовки, материала инструмента, типа выполняемой операции и требуемой чистоты поверхности.
Глубина резания
Глубина резания – это толщина слоя материала, который удаляется инструментом за один проход. Она измеряется в миллиметрах (мм). Оптимальная глубина резания зависит от материала заготовки, материала инструмента, типа выполняемой операции и требуемой точности обработки.
Применение смазочно-охлаждающих жидкостей (СОЖ)
При токарной обработке металла часто используются смазочно-охлаждающие жидкости (СОЖ). Они выполняют несколько важных функций:
- Охлаждение: СОЖ отводит тепло, образующееся в зоне резания, предотвращая перегрев инструмента и заготовки.
- Смазка: СОЖ снижает трение между инструментом и заготовкой, уменьшая износ инструмента и улучшая качество поверхности.
- Удаление стружки: СОЖ вымывает стружку из зоны резания, предотвращая ее налипание на инструмент и заготовку.
- Защита от коррозии: СОЖ защищает инструмент и заготовку от коррозии.
Техника безопасности при токарной обработке
Токарная обработка металла – это потенциально опасный процесс, поэтому необходимо соблюдать технику безопасности, чтобы избежать травм и несчастных случаев.
- Используйте защитные очки: защитные очки защищают глаза от летящей стружки и других опасных частиц.
- Носите спецодежду: спецодежда защищает тело от травм и загрязнений.
- Не работайте в перчатках: перчатки могут зацепиться за вращающиеся части станка и привести к травме.
- Не оставляйте ключ в патроне: ключ, оставленный в патроне, может вылететь во время работы станка и привести к травме.
- Не наклоняйтесь близко к вращающейся заготовке: это может привести к травме.
- Содержите рабочее место в чистоте: на рабочем месте не должно быть посторонних предметов, которые могут привести к травме.
- Перед началом работы убедитесь в исправности станка: убедитесь, что все узлы и механизмы станка работают исправно.
Параметры шероховатости поверхности после токарной обработки
Шероховатость поверхности — это важный параметр, определяющий качество обработанной детали. После токарной обработки шероховатость зависит от нескольких факторов, включая режимы резания, состояние инструмента и свойства материала заготовки. Рассмотрим основные параметры, характеризующие шероховатость поверхности:
- Ra (среднее арифметическое отклонение профиля): Это наиболее часто используемый параметр, который представляет собой среднее арифметическое абсолютных значений отклонений профиля от средней линии в пределах базовой длины. Чем меньше Ra, тем более гладкой является поверхность.
- Rz (высота неровностей профиля по десяти точкам): Этот параметр определяет среднее значение высот пяти наибольших пиков и глубин пяти наибольших впадин на базовой длине. Rz более чувствителен к единичным дефектам, чем Ra.
- Rmax (максимальная высота профиля): Это максимальное расстояние между наивысшей точкой профиля и самой низкой точкой на базовой длине. Rmax показывает максимальные отклонения поверхности и используется для оценки критических требований к шероховатости.
Выбор оптимальных режимов резания, таких как скорость резания, подача и глубина резания, играет решающую роль в достижении требуемой шероховатости поверхности. Также важно использовать качественные режущие инструменты и СОЖ для минимизации трения и износа.
Контроль качества токарной обработки
Контроль качества токарной обработки включает в себя проверку размеров, формы, шероховатости поверхности и других параметров детали. Для этого используются различные измерительные инструменты и методы.
- Штангенциркули и микрометры: Используются для измерения линейных размеров детали с высокой точностью.
- Индикаторы и угломеры: Применяются для проверки геометрических параметров, таких как отклонения от плоскостности, перпендикулярности и угловых размеров.
- Профилометры: Используются для измерения шероховатости поверхности. Они позволяют получить детальную информацию о профиле поверхности и оценить значения параметров Ra, Rz и Rmax.
- Шаблоны и калибры: Применяются для контроля соответствия формы детали заданным параметрам.
Регулярный контроль качества на всех этапах токарной обработки позволяет выявлять и устранять дефекты, обеспечивая соответствие готовой детали требованиям чертежа.
| Параметр | Описание | Значение |
|---|---|---|
| Скорость резания (Vc) | Скорость перемещения режущей кромки инструмента относительно поверхности заготовки | м/мин (зависит от материала) |
| Подача (f) | Расстояние, на которое перемещается инструмент за один оборот заготовки | мм/об (зависит от материала и чистоты) |
| Глубина резания (ap) | Толщина слоя материала, который удаляется инструментом за один проход | мм (зависит от материала и точности) |
| Ra (среднее арифметическое отклонение профиля) | Среднее арифметическое абсолютных значений отклонений профиля от средней линии | мкм (зависит от требуемой шероховатости) |
| Rz (высота неровностей профиля по десяти точкам) | Среднее значение высот пяти наибольших пиков и глубин пяти наибольших впадин на базовой длине | мкм (зависит от требуемой шероховатости) |
Заключение
Токарная обработка металла – это сложный и многогранный процесс, требующий знаний и опыта. Однако, при правильном подходе и соблюдении техники безопасности, она позволяет создавать детали сложной формы с высокой точностью и качеством поверхности. Надеемся, что эта статья помогла вам лучше понять основы токарной обработки и ее применение в различных отраслях промышленности.
